Sensores IoT LoRaWAN para monitorización de Infraestructuras



Los sensores IoT LoRaWAN de Decentlab se pueden emplear para monitorización de infraestructuras.  Junto con los sensores más específicos, el sensor DL-DLR2 es un módulo IP67 que permite connectar un solo sensor permitiendo comunicaciones inalámbricas LoRaWAN y adquisición de datos analógicos o digitales en 1 canal (RS485/SDI12/Serie UART/I2C/pulsos/analógica).

Consúltanos tu necesidad y analizaremos si qué versión del módulo DL-DLR2 es aplicable.


	DL-KL66: Sensor de esfuerzo + peso		Módulo IoT LoRaWAN DL-DLR2 para sensores analógicos, digitales o por pulsos 12 versiones
	Otros Sensores IoT LoRaWAN (consultar)		DL-WRM IoT LoRaWAN: control de hielo en carreteras
	DL-LPW: potenciómetro lineal LoRaWAN		DL-CWS2 mantenimiento invernal de carreteras de alta precisión con escudo contra radiación

Puente de Storchenbruecke, Winterthur, Suiza

Decentlab realizó un despliegue a largo plazo para demostrar las capacidades y la facilidad de uso de los sistemas de monitoreo inalámbricos en el campo de la ingeniería civil. En esta aplicación, las fuerzas de tracción de las extensiones de cable de un puente atirantado de cable se monitorizan mediante el seguimiento de las frecuencias naturales de las vibraciones del cable.

Los nodos de los sensores inalámbricos, que funcionaban con un solo juego de pilas, se instalaron en seis estancias para medir la aceleración del cable.

Diagrama que muestra la configuración de los nodos del sensor en el puente.

Dado que los recursos de energía son limitados y la comunicación de datos es una tarea que consume energía, la cantidad de datos transmitidos debe ser pequeña para prolongar la vida útil del sistema. En este caso, la serie de tiempo de aceleración se procesa en el nodo y se reduce a un valor de frecuencia que debe transmitirse por el aire.

El concepto de reducción de datos mediante el procesamiento de datos sin procesar en el nivel del nodo del sensor se demuestra en el despliegue en el puente Stork en Winterthur. La instalación se está ejecutando desde 2006 y es una de las primeras aplicaciones de monitoreo inalámbrico a largo plazo en todo el mundo.

Cuatro frecuencias de resonancia de un cable durante 7 días

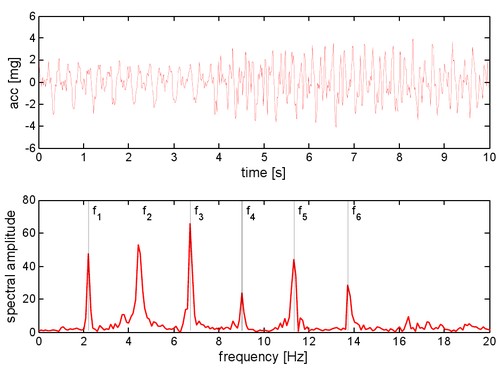

Series de tiempo registradas y espectro calculado de éstas
